Canon A-1 a chyba „bulb 32“
vydáno: 3. 8. 2025 13:37, aktualizováno: 3. 8. 2025 21:18

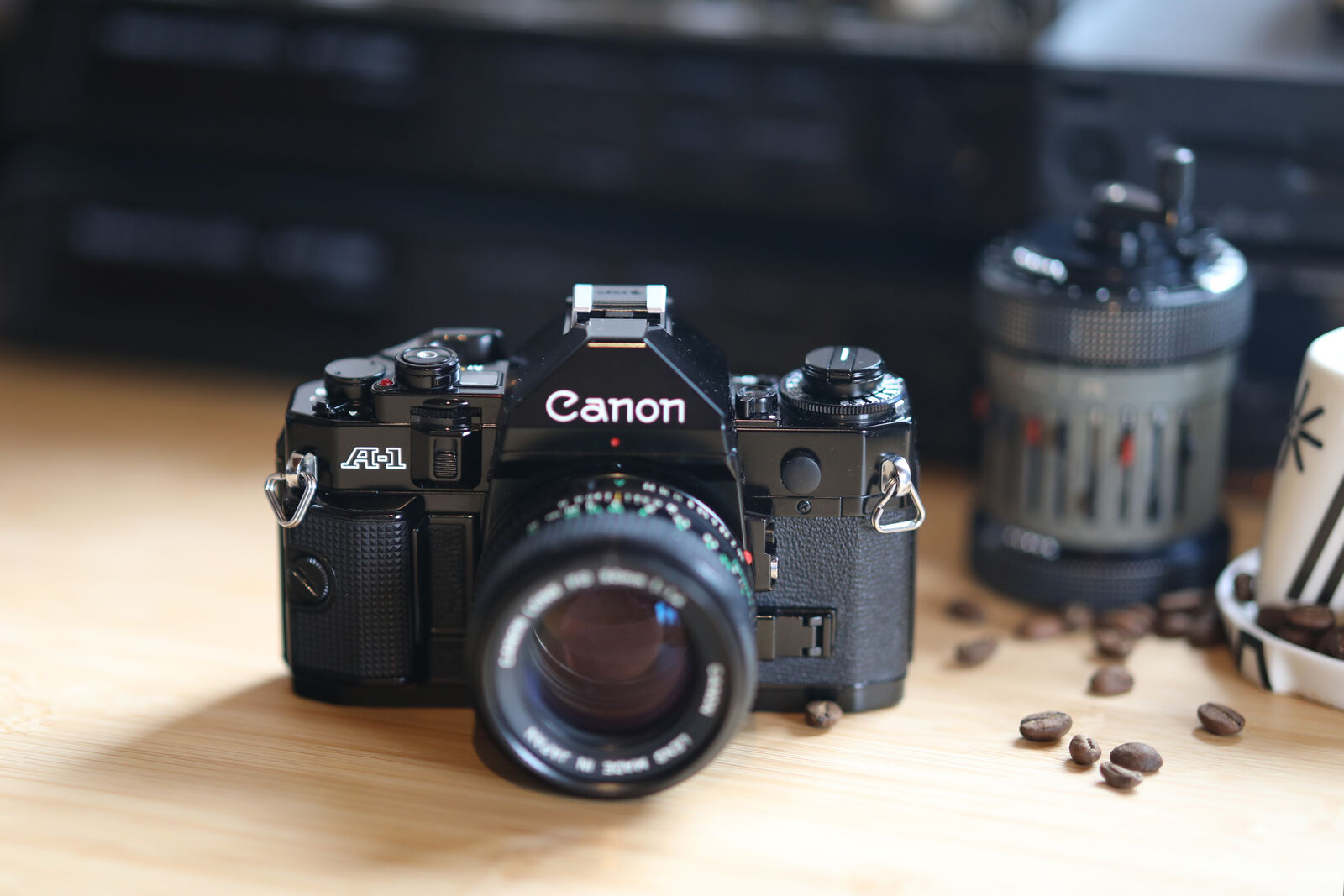

Poměrně častým problémem u fotoaparátu Canon A-1 je „bulb 32“ zobrazující se na vnitřním displeji v hledáčku (číslo 32 bliká). Lidé to někdy považují za chybovou hlášku, poruchu elektroniky, zkouší novou baterii atd. I když nedostatečné napětí na dolní hranici specifikace nebo příliš měkký zdroj můžou vést k tomu, že se přístroje chovají divně (tzv. brownout), tohle není ten případ – jde o mechanické selhání resp. opotřebení. Což si potvrdíme takto: v režimu priority času (Tv) vidíme na displeji „bulb 32“, v režimu priority clony (Av) displej ukazuje „1,4“ (nejmenší clonové číslo), přístroj taky reaguje na to, zda na objektivu zvolíme automatickou clonu nebo ne (rozsvítí nebo zhasne „M“ na displeji).
Tuto závadu lze poměrně snadno opravit, takže si ukážeme, jak na to. Nejtěžším na tom bude „rozebrat celý traktor“.
Aparát ve skutečnosti funguje, jen se pořád chová, jako kdybychom zvolili čas B (bulb tzn. dlouhý čas expozice – dokud držíme stisknuté tlačítko) nebo maximálně otevřenou clonu. Blikáním nám signalizuje to, že fotka bude přeexponovaná. Toto se děje bez ohledu na to, jaké hodnoty zvolíme pomocí kolečka.

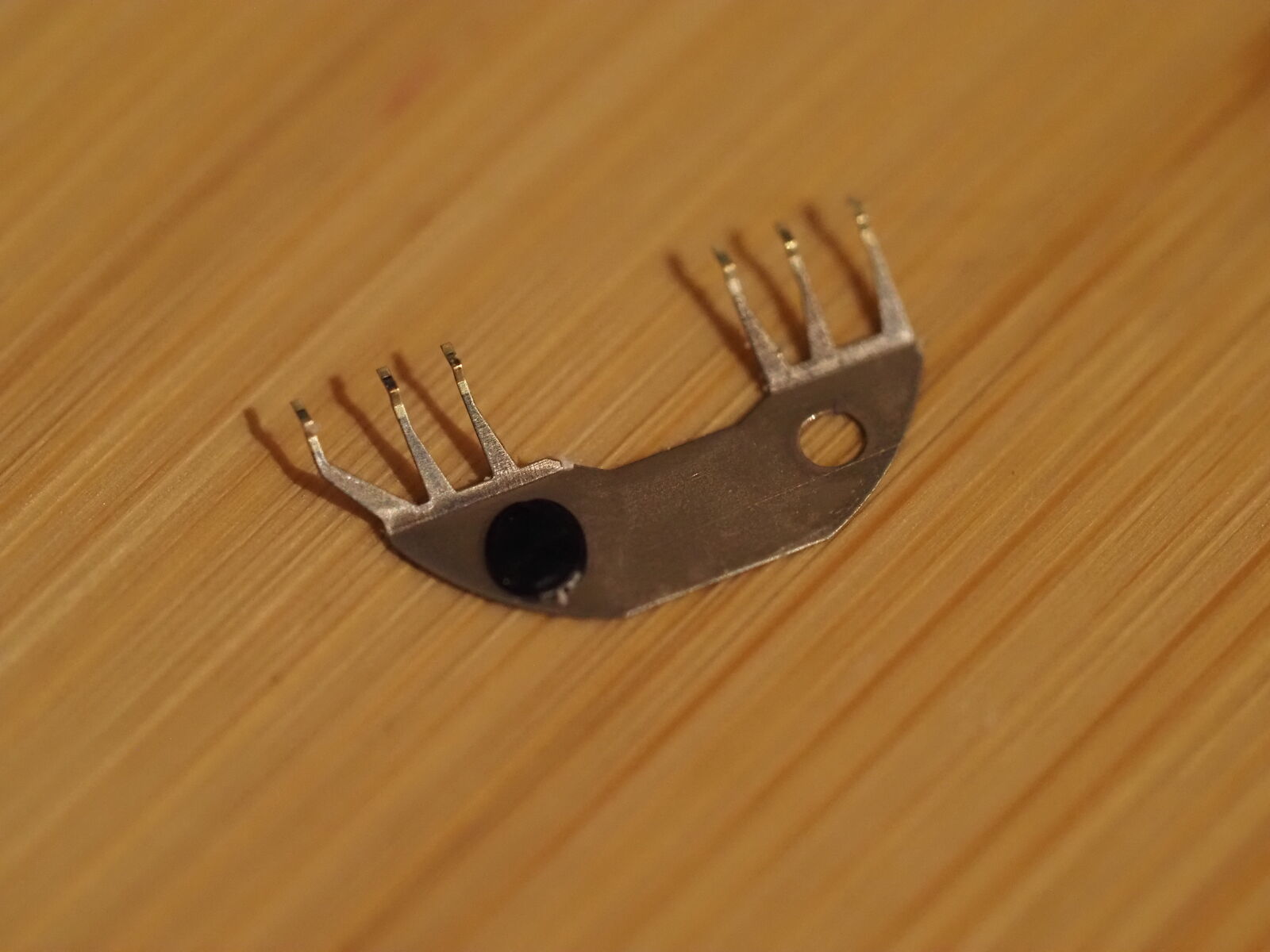

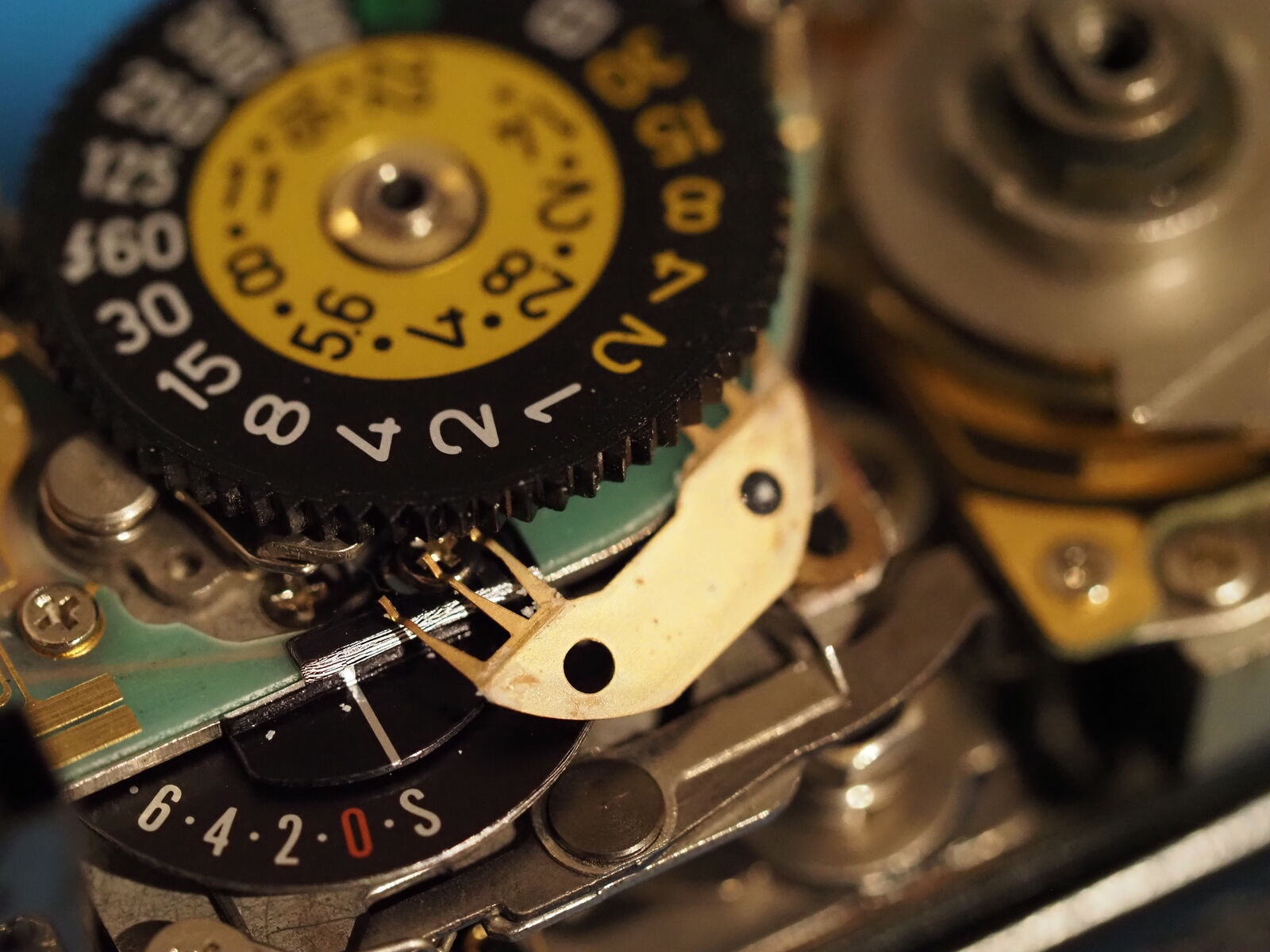

Příčinou je uvolněný kovový plíšek, který má držet na spodní straně kolečka a skrze Grayův kód říká mikroprocesoru jakou jsme vybrali clonu nebo čas (viz servisní manuál k A-1, kde je to hezky zdokumentované).

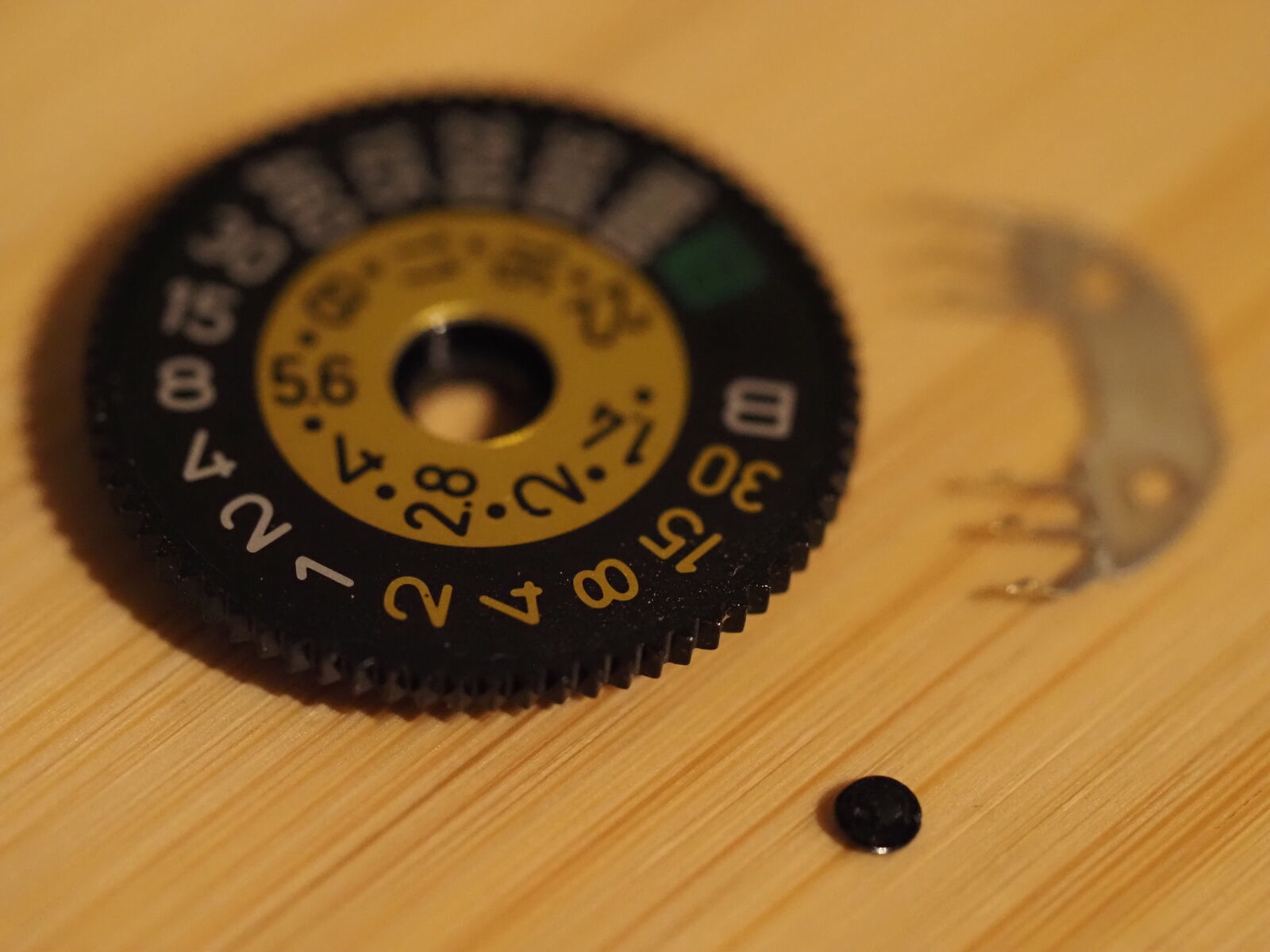

Plíšek držel na dvou plastových výstupcích vycházejících z kolečka, které se roztaví. Jde vlastně o plastovou obdobu nýtování a pro podobné konstrukce je to běžný postup. Plasty ale časem křehnou a tenhle zjevně ani nebyl vyztužený skelným vláknem, takže to prostě upadlo.
Ty hodnoty B a 1,4 nejsou náhoda – když se na kolečko podíváme, jsou na stejném konci a fotoaparát je zřejmě použije jako výchozí, když není kontakt.

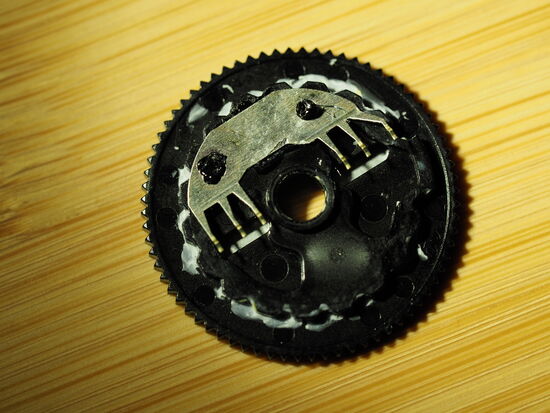

Plíšek jsem přilepil na původní místo vteřinovým lepidlem a pro jistotu i přivařil zbylým kouskem plastu. Použil jsem k tomu kancelářskou sponku rozžhavenou nad zapalovačem. Dá se to dělat i páječkou a na větší práce s plastem je to určitě lepší nástroj, ale nechtělo se mi na to teď špinit hrot.

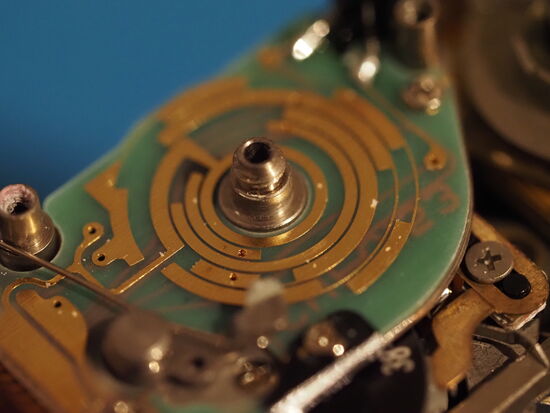

Když se podíváme na plošný spoj s Grayovým kódem, nějaká tolerance tam je, ale i tak je žádoucí kontakt umístit přesně (dle stop po ulomených výstupcích). To se mi naštěstí povedlo napoprvé, takže jsem to nemusel předělávat.

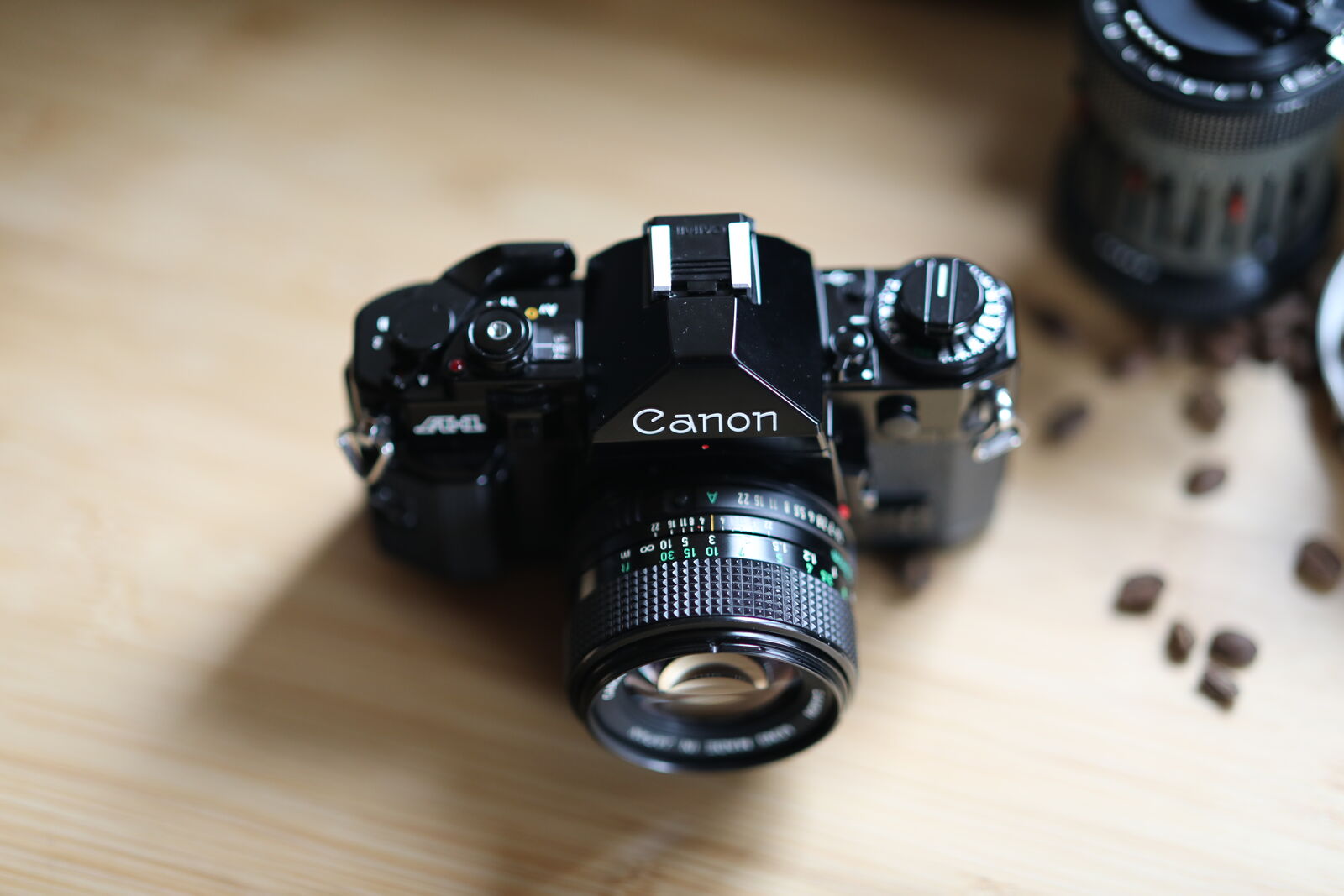

Model A-1 platí za poněkud nespolehlivý (ve srovnání s mechanickou F-1 určitě), ale je třeba brát v úvahu, že tyto přístroje jsou přes čtyřicet let staré (model A-1 se vyráběl v letech 1978 až 1985) a často nebyly nikdy v servisu, takže nějaké to opotřebení bych považoval za přirozené a akceptovatelné. I tak přežily spoustu novějších přístrojů vyrobených v posledních desetiletích.

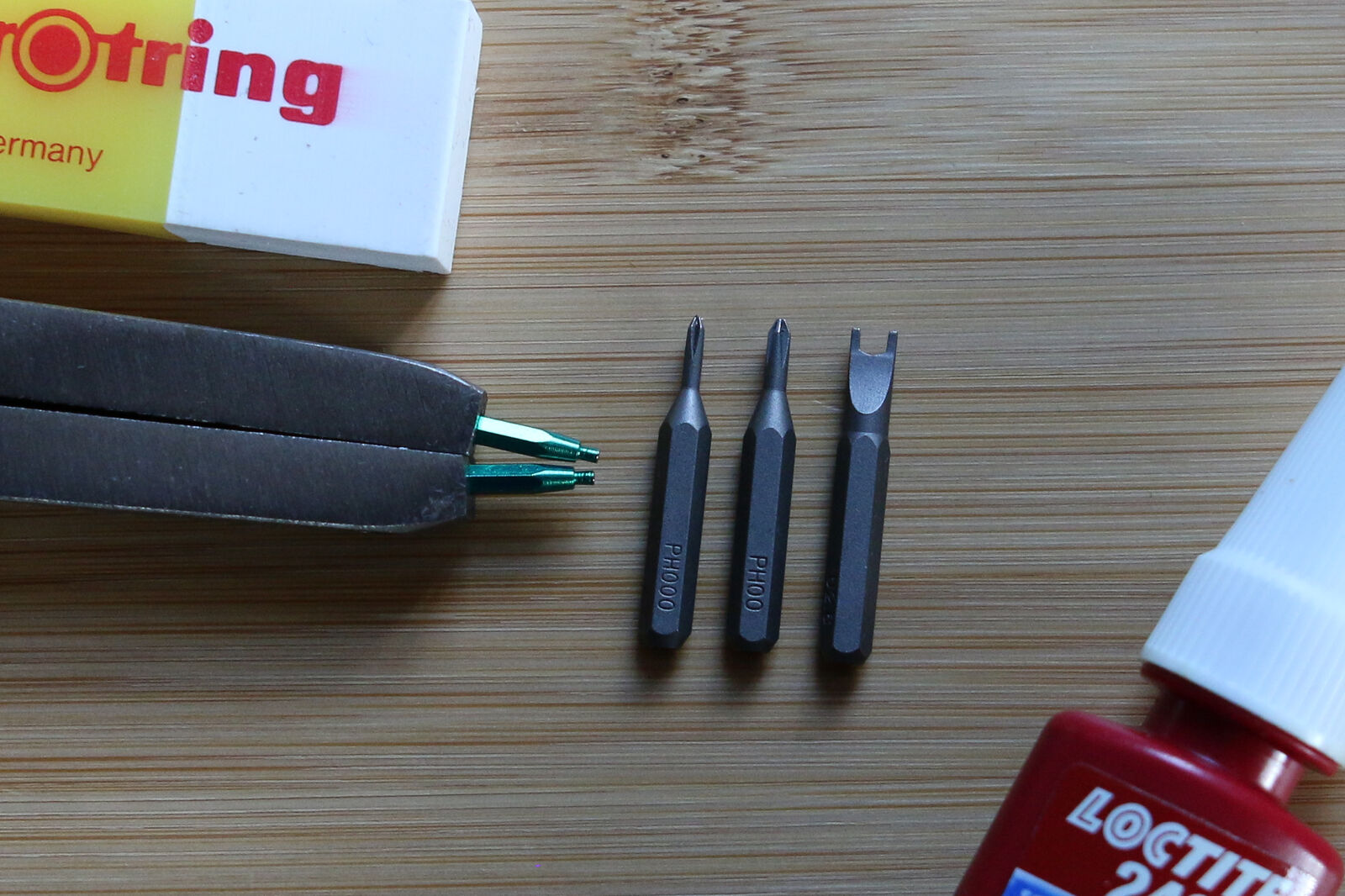

Pro rozebrání A-1 jsou potřeba následující nástroje: šroubováky PH00, PH000, kleště na pojistné kroužky (a páčku pro posun filmu), plochý šroubovák s výřezem U2.6 (na šroub držící kolečko). Hodit se může i guma (obecně něco s velkým třením) na odšroubování tlačítka spouště (kdyby to nešlo rukou).
Po opravě fotí zase jako nový.
Témata: [fotografie]
Komentáře čtenářů
Zaujalo mě to kolečko vyndané samotné , jsou na něm hodnoty člony(na žlutém podkladu) a času že ? Jak se s tím dělá.? Možná mě zmátlo právě ,to že je mimo okolí. Je to tak, že to jsou 2 kruhové voliče na sobě: dolní volič času a nad ním je menší kolečko, které zakrývá všechny hodnoty clony až na jednu?
----
Když jsem viděl, ten díl "oboustranný tříprstec", alias kovový plíšek, hned musí dodat, že tyhle kruhové voliče přesně z tohoto důvodu nenávidím, po čase se rozpadnou nebo je to velice náchylné na nečistoty a pak to funguje na debilně, třeba jen v jedno směru a nebo to dělá náhodné pohyby
Což mi říká,,, zkusit rozebrat ten foťák(není to canon, ale zrovna má shodné kruhový voliš kolem tlačítka OK -normální foťáky mají 4směrný "šipky") a podívat se jestli nebude fakt jenom uvolněný nebo zabordelený!
Ono je tam právě jen jedno kolečko – společné pro čas i clonu. A pak je tam přepínač, kterým se vybere zda nastavujeme prioritu času nebo clony a on zároveň posune kousek plastu, který zakryje jednu nebo druhou část kolečka. Tenhle foťák je vůbec zajímavá kombinace mechanických a elektronických řešení. Starší foťáky jako původní F-1 nebo Zenit TTL jsou primárně mechanické a elektronický je tam jen vestavěný expozimetr (a jde fotit i bez něj a bez baterky). A u novějších zase byla snaha omezit mechanické prvky na minimum a vše dělat elektronicky.
Ještě k tomu použití: nejdřív si člověk zvolí režim (priorita času nebo clony) a pak kolečkem vybere hodnotu (v jednu chvíli jsou vidět jen časy nebo jen clony). Foťák dopočítá druhou hodnotu a zobrazí ji na displeji v hledáčku. Případně se dá fotit plně manuálně – kolečkem nastavit čas a clonu nastavit na objektivu.
