Těžíme akumulátory 18650

vydáno: 15. 2. 2015 18:55, aktualizováno: 16. 2. 2015 07:41

V současné městské džungli naleznete spoustu nevyužitých zdrojů, které můžete vytěžit. Jedním z nich jsou staré baterie z notebooků. Notebook už na ně běží jen pár minut nebo se dokonce hned vypne, přesto však nejsou na vyhození do nebezpečného odpadu. Vtip je v tom, že notebooková baterie obsahuje více článků – typicky jsou to právě 18650 – a většinou nedoslouží všechny najednou. Obvykle odejde jeden dva články a celá baterie přestává plnit svůj původní účel. Uvnitř je ale stále několik funkčních a použitelných článků.

články 18650 z baterií pro notebooky Panasonic a Sony

Rozebírání baterie

Pro vykuchání baterie je potřeba trocha hrubé síly – na obal nemusíte brát ohledy, ten je k ničemu, ale dávejte pozor, ať si neprobodnete nohu šroubovákem :-) a taky nechceme poškodit samotné články.

baterie z notebooku Panasonic – články 18650

Vlevo je nabíjecí obvod, který se nacházel uvnitř baterie – ten si schováme, mohl by jít teoreticky použít jako nabíječka, ale zatím je k ničemu. Vpravo jsou články, zatím ještě paralelně spojené po dvou:

baterie z notebooku Sony – články 18650

Uvnitř najdeme i teploměr (to malé utržené vedle obvodu), ten se tam dává jako ochrana před vybuchováním baterií při nabíjení.

Baterie většinou obsahují šest článků 18650. Ve větších nalezneme osm článků. Už podle tvaru a velikosti baterie poznáme, jestli obsahuje 18650, které hledáme a jestli ji má smysl rozebírat.

baterie z notebooku Panasonic – články 18650

Články jsou někdy hodně zapatlané od lepidla – tyhle jsem raději oholil, ale je potřeba dávat pozor při skladování – póly (+) a (-) jsou pak nebezpečně blízko sebe:

články 18650 z baterie Sony bez izolace

Voltmetrem změříme napětí jednotlivých článků. Použitelné články budou mít 3–4 Volty. Mrtvé články budou mít málo nebo i záporné napětí. Úspěšnost těžby bývá celkem vysoká – na vyhození jsou často třeba jen 1–2 články z celé baterie. Jindy můžete mít štěstí méně, ale vždy by tam mělo být něco použitelného.

Využití

A proč to vlastně děláme? Článek 18650 můžeme použít třeba ke svícení – zde je výkonná (1 000 lm) čínská LED svítilna za cca 230 Kč i s poštovným:

článek 18650 pohání LED svítilnu XML-T6 (ZHISHUNJIA ZSJ-T29) – svítí 1000 (1200) lumenů

Také pomocí jednoho 18650 článku můžeme napájet Arduino – stačí nám k tomu USB adaptér (power bank) za cca 60 Kč, ve kterém se článek jednak nabíjí z USB a jednak přes druhý USB konektor poskytuje 5 V pro napájení/nabíjení jiných zařízení:

článek 18650 přes USB adaptér pohání Arduino Nano

Ten se hodí i jako záložní zdroj resp. mobilní nabíječka pro váš telefon:

článek 18650 přes USB adaptér nabíjí mobilní telefon

Adaptér samozřejmě obsahuje kryt, takže se dá bezpečně nosit v kapse nebo batohu, aniž by se rozpadal – akorát po nacvaknutí krytu z něj článek už nedostanete – takže je dobré vybrat nějaký zachovalejší, který v něm dlouho vydrží.

Pro skladování článků jsem navrhl jednoduchý držák, který si můžete vytisknout na 3D tiskárně:

držáky na články 18650 vytištěné na 3D tiskárně z plastu ABS

Nové články (čtyři fialové) poznáte podle hladkého povrchu pólů. Ty vytěžené z baterií mají na sobě stopy po kontaktech:

rozdíl mezi novými a vytěženými články 18650 – nové mají hladký povrch kontaktů

Oprava notebookových baterií?

Možná vás napadne, že by šlo notebookovou baterii opravit – vyměnit vadné články. Ale většinou se to nevyplatí a je lepší koupit novou a články ze staré zužitkovat jinak. Jednak při rozebírání obal téměř jistě zničíte a jednak neznačkové náhradní baterie plné nových článků nestojí o moc víc, než články samotné.

I když během nějaké krize by dávalo smysl třeba ze tří nefunkčních baterií zkompletovat dvě funkční – stačí umět pájet, mít pořádný šroubovák a doufat, že výrobce zařízení neobohatilDRM.

Vlastnosti článků 18650 (alias 168A)

typ: Li-ion – lithium-iontový akumulátor

nominální napětí: 3,7 V, Samsung uvádí 3,6 až 3,75 V u různých kapacit. Na plně nabitých článcích naměříte 4 V nebo i víc

obvyklé kapacity: 2 200 až 3 400 mAh (běžné tužkovky mívají kolem 2 000 mAh a napětí jen 1,2 V)

maximální odběr: 4 A nebo víc (14,8 W na článek). Bezpečný odběr by měl být dvojnásobek kapacity (2C), tzn. za půl hodiny bude článek vybitý (např. 4,4 A pro 2 200 mAh akumulátor). Nicméně při rychlém vybíjení nedosáhneme deklarované kapacity (není to lineární). Některé typy mohou zvládnout mnohem větší odběr, třeba 10 A nebo i 20 (?). Vždy je potřeba hledat specifikaci konkrétních článků.

Pro srovnání: dobrá olověná autobaterie poskytne startovací proud třeba 780 A (10C) při 12 V (ale váží 15 kg).

cena: cca 10 USD (240 Kč) za jeden článek Samsung s kapacitou 3200 mAh nebo cca 48 USD (1 160 Kč) za deset samsungů 2600 mAh (přes eBay včetně poštovného)

rozměr: 18,6 × 65,2 mm (AA tužkovky mají 14,5 × 50,5 mm)

hmotnost: cca 45 g (např. Panasonic CGR18650C 43,5 g, Samsung ICR18650-30A 47 g). Pro srovnání: AA tužkovka Sanyo Eneloop má 26 g; AAA mikrotužkovka 11,6 g; modelářská LiPo do hexakoptéry s 5 400 mAh a 11,1 V váží 360 g.

běžné využití: notebooky, svítilny, elektromobily (např. Tesla Motors)

Tyto články se hodí pro napájení různých mobilních zařízení (telefony, fotoaparáty, radiostanice atd.). Mají výrazně lepší poměr velikosti a hmotnosti ke kapacitě, než běžné AA tužkovky (dnes většinou NiMH, dříve často NiCd).

Přílohy:

Odkazy a zdroje:

Témata: [hardware] [elektřina]

Komentáře čtenářů


Macon, 14. 1. 2016 14:35, (power bank) za cca 60 Kč [odpovědět]

Zdravím, dal byste sem link na tu power bank za cca 60 Kč


Franta, 16. 1. 2016 00:42 [odpovědět]

Zrovna mám rozepsaný zápisek o nakupování na Internetu :-) brzo vyjde.

Kupoval jsem to na DX.com. Ten můj už je vyprodaný, ale je tam spousta podobných modelů.

Kromě toho se dá koupit samotná deska s obvodem – když to člověk chce někam zabudovat.


Franta, 4. 3. 2016 20:44 [odpovědět]

patas, 22. 4. 2016 09:32, Baterie+ solar panel [odpovědět]

zdarec neresil jsi neco jako solar power bank? neco ted bastlim a s baterie super napad, v cine jsem si sehnal ten usb boost a usb micro nabijecku baterii která ma i moznost zapojit i jiný zdroj napr. fotovoltaický panel


Franta, 22. 4. 2016 18:39, Solární panel [odpovědět]

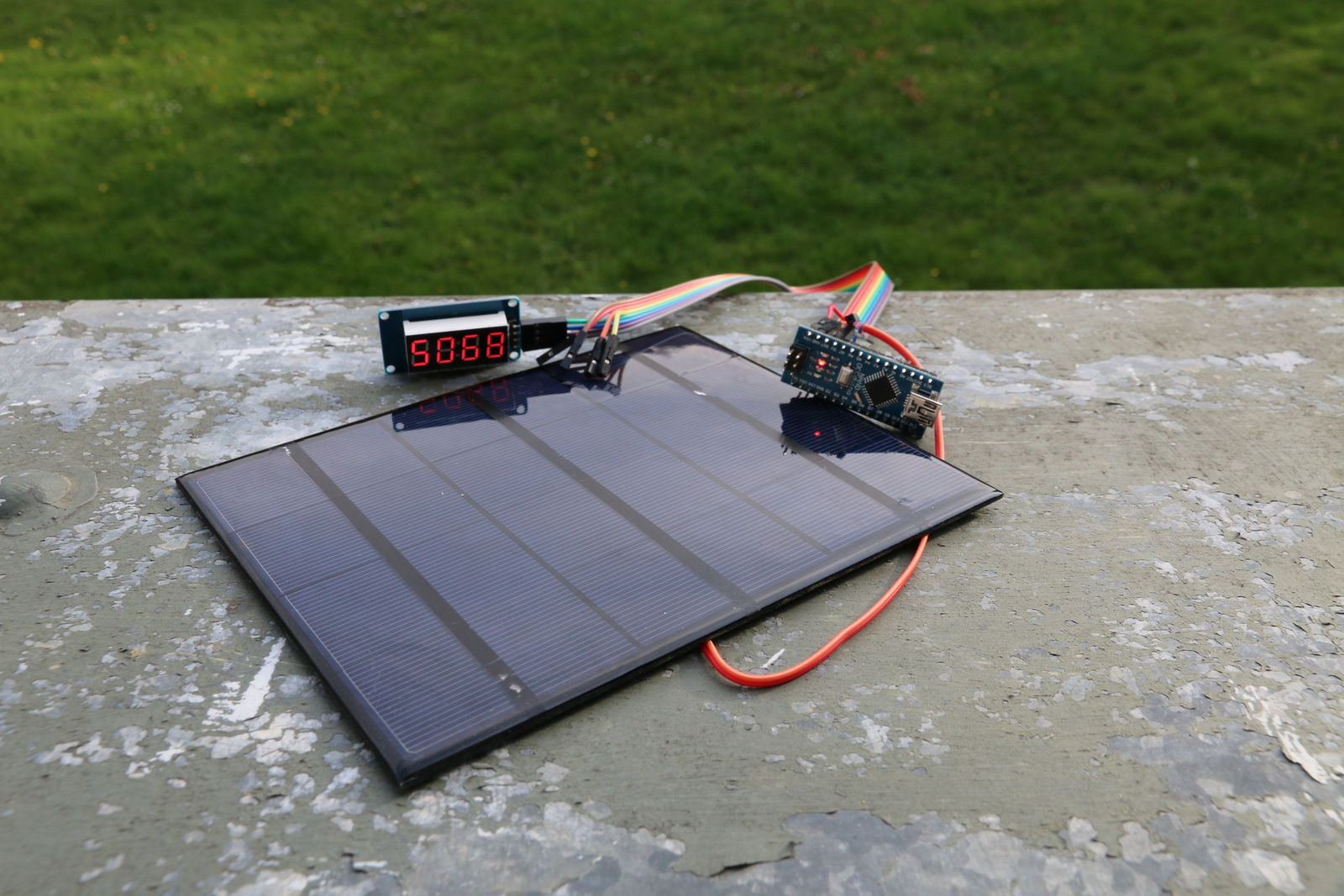

Náhodou ano :-) Na zkoušku jsem objednal malé solární panely, dávají 6 V a na slunci utáhnou Arduino s nějakým nežravým příslušenstvím i bez baterky. Vypadá to nějak takhle: solární panel + Arduino. Chci z toho vyrobit nějaké udělátko, které bude pracovat jen když svítí slunce (měřit, vysílat…) :-)

Pak k tomu mám i nabíjecí obvod (to bude totéž, co v těch power bankách), ale ten jsem ještě nezapojil. Efektivita nebude nic extra… v diskusi na Rootu někdo doporučoval čip LTC3105 a obecně MPPT (Maximum power point tracking) a „energy harvesting“. Jenže cena takového čipu může hravě přesáhnout celkovou cenu ostatních součástek. Pro malá a levná zařízení bude asi jednodušší srazit spotřebu na minimum a dát k tomu baterku, se kterou to vydrží rok nebo déle a se solárem se vůbec neobtěžovat.

Viz také Multiho článek Stavíme modul s malou spotřebou pro bezdrátovou komunikaci.

Nebo se dá koupit hotová solární power banka, viz třeba fotky z únorového srazu (to zeleno-černé v krabici).
